MELSEC iQ-FX5UJ
1ch

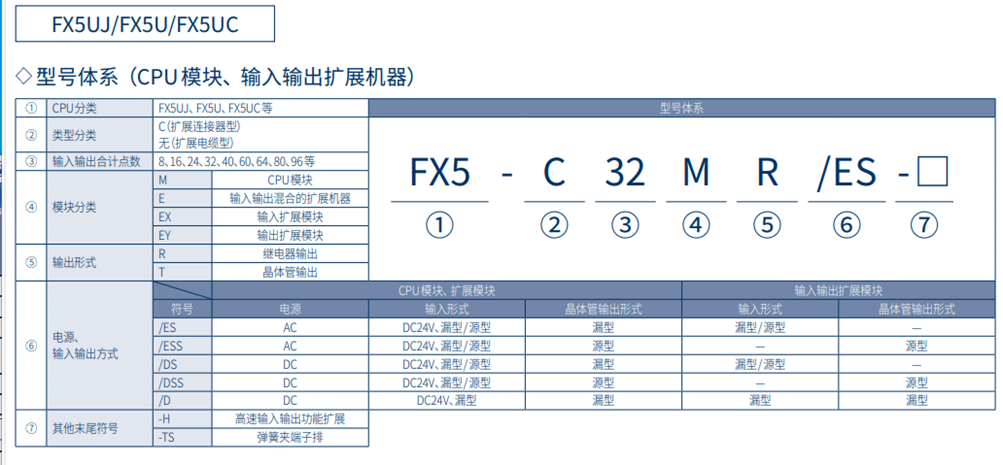

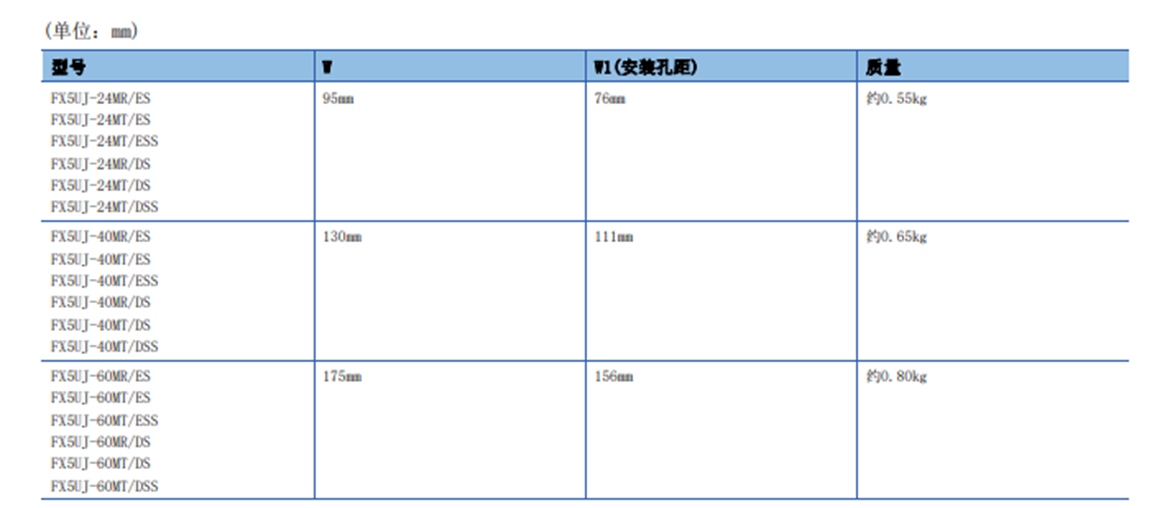

| 產品一覽 | ||||||
| 型號 | 額定電壓 | 輸入規格 | 外形尺寸（W*H*D） | |||
| 點數 | 點數 | 輸入形式 | 輸出形式 | |||
| FX5UJ-24MR/ES | AC100～240V | 14 | 10 | DC24V漏型/源型 | 繼電器 | 95*90*83 |
| FX5UJ-24MT/ES | 晶體管(漏型) | |||||
| FX5UJ-24MT/ESS | 晶體管(源型) | |||||
| FX5UJ-40MR/ES | 24 | 16 | 繼電器 | 130*90*83 | ||
| FX5UJ-40MT/ES | 晶體管(漏型) | |||||
| FX5UJ-40MT/ESS | 晶體管(源型) | |||||
| FX5UJ-60MR/ES | 36 | 24 | 繼電器 | 175*90*83 | ||
| FX5UJ-60MT/ES | 晶體管(漏型) | |||||
| FX5UJ-60MT/ESS | 晶體管(源型) | |||||
| － | MELSEC iQ-F FX5UJ用戶手冊(硬件篇)手冊編號: SH(NA)-082207CHN | |||||
| － | MELSEC iQ-F FX5用戶手冊(應用篇)手冊編號: JY997D58701 | |||||
| MR-J3USBCBL3M [3m] | 連接計算機用的USB電纜 | |||||
| GT09-C30USB-5P [3m] | ||||||
| 擴展模塊 | |||||||
| 型號 | 規格 | ||||||
| FX5-SF-MU4T5 | 主模塊 | ||||||
| FX5-SF-8DI4 | 輸入擴展模塊 | ||||||
| I/O 模塊 | |||||||
| 型號 | 規格 | 外形尺寸（mm） （W × H × D） |
|||||
| 額定電壓 | 輸入 | 輸出 | |||||
| ■■■擴展電纜型■■■ | |||||||
| ◆輸入模塊 | |||||||
| FX5-8EX/ES | 由CPU 模塊供電 | 8點 | DC24V 漏型/源型 | — | — | 40×90×83 | |
| FX5-16EX/ES | 16點 | — | — | ||||
| ◆輸出模塊 | |||||||
| FX5-8EYR/ES | 由CPU 模塊供電 | — | — | 8點 | 繼電器 | 40×90×83 | |
| FX5-8EYT/ES | 晶體管/漏型 | ||||||
| FX5-8EYT/ESS | 晶體管/源型 | ||||||
| FX5-16EYR/ES | — | — | 16點 | 繼電器 | |||
| FX5-16EYT/ES | 晶體管/漏型 | ||||||
| FX5-16EYT/ESS | 晶體管/源型 | ||||||
| ◆輸入輸出模塊 | |||||||
| FX5-16ER/ES | 由CPU 模塊供電 | 8點 | DC24V 漏型/源型 | 8點 | 繼電器 | 40×90×83 | |
| FX5-16ET/ES | 晶體管/漏型 | ||||||
| FX5-16ET/ESS | 晶體管/源型 | ||||||
| ◆高速脈沖輸入輸出模塊 | |||||||
| FX5-16ET/ES-H | 由CPU 模塊供電 | 8點 | DC24V 漏型/源型 | 8點 | 晶體管/漏型 | 40×90×83 | |
| FX5-16ET/ESS-H | 晶體管/源型 | ||||||
| ◆電源內置輸入輸出模塊 | |||||||
| FX5-32ER/ES | AC100～240V 50/60Hz |
16點 | DC24V 漏型/源型 | 16點 | 繼電器 | 150×90×83 | |
| FX5-32ET/ES | 晶體管/漏型 | ||||||
| FX5-32ET/ESS | 晶體管/源型 | ||||||
| FX5-32ER/DS | DC24V | 16點 | DC24V 漏型/源型 | 16點 | 繼電器 | ||
| FX5-32ET/DS | 晶體管/漏型 | ||||||
| FX5-32ET/DSS | 晶體管/源型 | ||||||
| ■■■擴展連接器型■■■ | |||||||
| ◆輸入模塊 | |||||||
| FX5-C16EX/D | 由CPU 模塊供電 | 16點 | DC24V 漏型 | — | — | 14.6×90×87 | |
| FX5-C16EX/DS | DC24V 漏型/源型 | ||||||
| FX5-C32EX/D | 32點 | DC24V 漏型 | — | — | 20.1×90×87 | ||
| FX5-C32EX/DS | DC24V 漏型/源型 | ||||||
| FX5-C32EX/DS-TS | 20.1×90×93.7 | ||||||
| ◆輸出模塊 | |||||||
| FX5-C16EYT/D | 由CPU 模塊供電 | — | — | 16點 | 晶體管/漏型 | 14.6×90×87 | |
| FX5-C16EYT/DSS | 晶體管/源型 | ||||||
| FX5-C16EYR/D-TS | — | — | 16點 | 繼電器 | 30.7×90×93.7 | ||
| FX5-C32EYT/D | — | — | 32點 | 晶體管/漏型 | 20.1×90×87 | ||
| FX5-C32EYT/DSS | 晶體管/源型 | ||||||
| FX5-C32EYT/D-TS | 晶體管/漏型 | 20.1×90×93.7 | |||||
| FX5-C32EYT/DSS-TS | 晶體管/源型 | ||||||
| ◆輸入輸出模塊 | |||||||
| FX5-C32ET/D | 由CPU 模塊供電 | 16點 | DC24V 漏型 | 16點 | 晶體管/漏型 | 20.1×90×87 | |
| FX5-C32ET/DSS | DC24V 漏型/源型 | 晶體管/源型 | |||||
| FX5-C32ET/DS-TS | 晶體管/漏型 | 20.1×90×93.7 | |||||
| FX5-C32ET/DSS-TS | 晶體管/源型 | ||||||
| 擴展板、擴展適配器 | |||||||
| 型號 | 規格 | ||||||
| FX5-232-BD | RS-232C通信用接口 | ||||||
| FX5-485-BD | RS-485通信用接口 | ||||||
| FX5-422-BD-GOT | RS-422通信用（GOT連接用）接口 | ||||||
| FX5-232ADP | RS-232C通信用適配器 | ||||||
| FX5-485ADP | RS-485通信用適配器 | ||||||
| FX5-4AD-ADP | 4ch 模擬量輸入用適配器 | ||||||
| FX5-4AD-PT-ADP | 4ch 溫度傳感器（測溫電阻體）輸入 | ||||||
| FX5-4AD-TC-ADP | 4ch 溫度傳感器（熱電偶）輸入 | ||||||
| FX5-4DA-ADP | 4ch 模擬量輸出用適配器 | ||||||
| FX5 擴展電源模塊、總線轉換模塊、連接器轉換模塊 | |||||||
| 型號 | 規格 | ||||||
| FX5-1PSU-5V | FX5UJ、FX5U（AC電源型）擴展用電源 | ||||||
| FX5-C1PS-5V | FX5U（DC電源型）、FX5UC擴展用電源 | ||||||
| FX5-CNV-BUS | 總線轉換FX5（擴展電纜型）→ FX3 | ||||||
| FX5-CNV-BUSC | 總線轉換FX5（擴展連接器型）→ FX3 | ||||||
| FX5-CNV-IF | 連接器轉換FX5（擴展電纜型）→ FX5（擴展連接器型） | ||||||
| FX5-CNV-IFC | 連接器轉換FX5（擴展連接器型）→ FX5（擴展電纜型） | ||||||
| FX5 智能功能模塊 | |||||||
| 型號 | 規格 | ||||||
| FX5-4AD | 4ch模擬量輸入 | ||||||
| FX5-4DA | 4ch模擬量輸出 | ||||||
| FX5-8AD | 8ch多輸入 | ||||||
| FX5-4LC | 4ch溫度調節 | ||||||
| FX5-20PG-P | 2軸脈沖串定位（晶體管輸出） | ||||||
| FX5-20PG-D | 2軸脈沖串定位（差動驅動輸出） | ||||||
| FX5-40SSC-S | 簡單運動4軸控制 | ||||||
| FX5-80SSC-S | 簡單運動8軸控制 | ||||||
| FX5-ENET | 以太網模塊 | ||||||
| FX5-ENET/IP | EtherNet/IP模塊 | ||||||
| FX5-CCL-MS | CC-Link 系統主站、智能設備站 | ||||||
| FX5-CCLIEF | CC-Link IE現場網絡智能設備站 | ||||||
| FX5-ASL-M | AnyWireASLINK系統主站模塊 | ||||||
| FX5-DP-M | PROFIBUS-DP主站模塊 | ||||||
| 項目 | 規格 | ||
| 輸入點數 | FX5UJ-24M□: 14點、 FX5UJ-40M□: 24點、FX5UJ-60M□: 36點 | ||
| 連接形式 | 裝卸式端子排(M3螺釘) | ||
| 輸入形式 | 漏型/源型 | ||
| 輸入信號電壓 | DC24V +20%、-15% | ||
| 輸入信號電流 | [X0～X7] 5.3mA/DC24V [X10以后] 4.0mA/DC24V | ||
| 輸入阻抗 | [X0～X7] 4.3kΩ[X10以后] 5.6kΩ | ||
| 輸入ON靈敏度電流 | [X0～X7] 3.5mA以上 [X10以后] 3.0mA以上 | ||
| 輸入OFF靈敏度電流 | 1.5mA以下 | ||
| 輸入響應頻率 | X0、X1、X3、X4 | 100kHz(讀取50k～100kHz響應頻率的脈沖時，請查看手冊。) | |
| X2、X5、X6、X7 | 10kHz | ||
| 脈沖波形 | 波形 | T2(上升沿/下降沿時間) | |
| X0、X1、X3、X4 | 5μs以上 | 2.5μs以下 | |
| X2、X5、X6、X7 | 50μs以上 | 25μs以下 | |
| 輸入響應時間(H/W濾波器延遲) | X0、X1、X3、X4 | ON時: 5μs以下 OFF時: 5μs以下 | |
| X2、X5、X6、X7 | ON時: 30μs以下 OFF時: 50μs以下 | ||
| X10～X17 | ON時: 50μs以下 OFF時: 150μs以下 | ||
| X20以后 | ON時: 約10ms OFF時: 約10ms | ||
| 輸入響應時間(數字式濾波器設定值) | X10～X17 | 無、10μs、50μs、0.1ms、0.2ms、0.4ms、0.6ms、1ms、5ms、10ms(初始值)、20ms、70ms在噪音較多的環境中使用時，請對數字式濾波器進行設定。 | |
| 輸入信號形式(輸入傳感器形式) | 無電壓觸點輸入漏型: NPN集電極開路型晶體管 源型: PNP集電極開路型晶體管 | ||
| 輸入回路絕緣 | 光耦絕緣 | ||
| 輸入動作顯示 | 輸入ON時LED燈亮 | ||
| 項目 | MELSEC iQ-F 系列 | |||||||
| FX5UJ | FX5U | |||||||
| 合計控制點數 | 合計256 點 | 合計512 點 | ||||||
| (輸入輸出點數 256 ＋遠程I/O點數 256) | (輸入輸出點數 384 ＋遠程I/O點數 512) | |||||||
| 運算速度 | LD: 0.034μs | LD: 0.034μs | ||||||
| MOV: 0.034μs | MOV: 0.034μs | |||||||
| 程序容量 | 48k步 | 128k步*1 | ||||||
| 內置 功能*1 | 通用通信端口 | 〇 | 〇 | |||||
| USB(Mini-B) | 〇(MELSOFT連接) | － | ||||||
| RS-485 | － | 〇 | ||||||
| 模擬量 | － | 模擬量輸入×2ch、模擬量輸出×1ch | ||||||
| 定位(晶體管輸出) | 200kpps×3 軸 | 200kpps×4 軸 | ||||||
| 高速計數器(1 相1 輸入) | 100kHz×4ch | 200kHz×8ch(僅FX5U-32M，6ch 200kHz+2ch 10kHz) | ||||||
| 10kHz×4ch | ||||||||
| SD存儲卡槽 | 〇 | 〇 | ||||||
| 維護功能 | 數據記錄 | 〇 | 〇 | |||||
| 存儲器轉儲 | 〇 | 〇 | ||||||
| 實時監視 | 〇 | 〇 | ||||||
| 備份還原/引導運行 | 〇 | 〇 | ||||||
| 網絡(以太網) | CC-Link IE現場網絡Basic | 〇(8 站) | 〇(16 站) | |||||
| 簡單CPU通信 | 〇(8 站) | 〇(16 站) | ||||||
| 其他 | MELSOFT連接、SLMP(3E幀)、Socket通信、通信協議支援、MODBUS/TCP通信、時間設置功能(SNTP客戶端) | |||||||
| 其他網絡 | 簡易PLC間鏈接、并聯鏈接、MC協議、變頻器通信、無順序通信、通信協議支援、CC-Link 、MODBUS/RTU通信、MELSOFT連接等 | |||||||
| 固件升級 | 〇 | 〇 | ||||||
| 以太網 相關功能 | FTP服務器功能 | 〇 | 〇 | |||||
| 系統Web頁面 | 〇 | 〇 | ||||||
| 用戶Web頁面 | － | 〇 | ||||||
| 時鐘功能 | 顯示信息 | 年、月、日、時、分、秒、星期(自動判斷閏年) | 年、月、日、時、分、秒、星期(自動判斷閏年) | |||||
| 精度 | 月差 ±45 秒/25℃ (TYP) | 月差 ±45 秒/25℃ (TYP) | ||||||
| 停電保持 (時鐘數據) | 保持方法 | 大容量電容器 | 大容量電容器 | |||||
| 保持時間 | 15 日(環境溫度: 25℃ ) | 10 日(環境溫度: 25℃ )＊2 | ||||||
| 擴展性*3 | 簡單運動模塊 | 1 臺 | 16 臺 | |||||
| 智能功能模塊 | 8 臺 | 16 臺 | ||||||
| 通信適配器 | 2 臺*4 | 2 臺 | ||||||
| 模擬量適配器 | 2 臺 | 4 臺 | ||||||
| 擴展板 | 1 臺 | 1 臺 | ||||||
