開環矢量迷你型（IM）（S600）
額定電壓：?jiǎn)?三相220V，三相440V
頻率范圍：0.1~500Hz
功率范圍：0.4~5.5kW
控制方式：V/f，SVC（無速度傳感器）
| S600(標準規格） | |||||||
| 三相/單相220V系列 | |||||||
| 項目 | 規格 | ||||||
| 型號(S600-2T***G) | 0.4 | 0.75 | 1.5 | 2.2 | 4.0 | ||
| 輸出 | 適用馬達輸出功率 | 0.4 | 0.75 | 1.5 | 2.2 | 4.0 | |
| 適用馬達輸出功率(HP ) | 0.5 | 1 | 2 | 3 | 5.4 | ||
| 輸出額定容量(kVA ) | 1.1 | 1.5 | 2.7 | 3.7 | 6.5 | ||
| 輸出額定電流(A) | 2.3 | 4.0 | 7.0 | 9.6 | 17.0 | ||
| 輸出頻率范圍 | 0~500Hz | ||||||
| 過負載能力 | 額定輸出電流的150運行60秒 | ||||||
| 輸出電壓 | 對應輸入電源 | ||||||
| 輸入 | 相數、電壓、頻率 | 單相/三相 200~240V 50/60Hz | |||||
| 電壓、頻率容許變動范圍 | 電壓:±15 頻率:±5 | ||||||
| 輸入電流（A） | 單相 | 5.4 | 8.2 | 14.2 | 23 | × | |
| 三相 | 3.1 | 5.0 | 7.7 | 11.1 | 22.2 | ||
| 冷卻散熱系統 | 強制冷風 | ||||||
| 三相440V系列 | |||||||
| 項目 | 規格 | ||||||
| 型號(S600-4T***G) | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | ||
| 輸出 | 適用馬達輸出功率 | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | |
| 適用馬達輸出功率(HP ) | 1 | 2 | 3 | 5.4 | 7.4 | ||
| 輸出額定容量(kVA ) | 1.9 | 2.9 | 3.9 | 6.9 | 9.9 | ||
| 輸出額定電流(A) | 2.5 | 3.8 | 5.1 | 9 | 13 | ||
| 輸出頻率范圍 | 0~500Hz | ||||||
| 過負載能力 | 額定輸出電流的150%運行60秒 | ||||||
| 輸出電壓 | 對應輸入電源 | ||||||
| 輸入 | 相數、電壓、頻率 | 三相380~460V 50/60Hz | |||||
| 電壓、頻率容許變動范圍 | 電壓:±15 頻率:±5 | ||||||
| 輸入電流（A） | 3.4 | 5.0 | 5.8 | 10.5 | 15 | ||
| 冷卻散熱系統 | 強制冷風 | ||||||

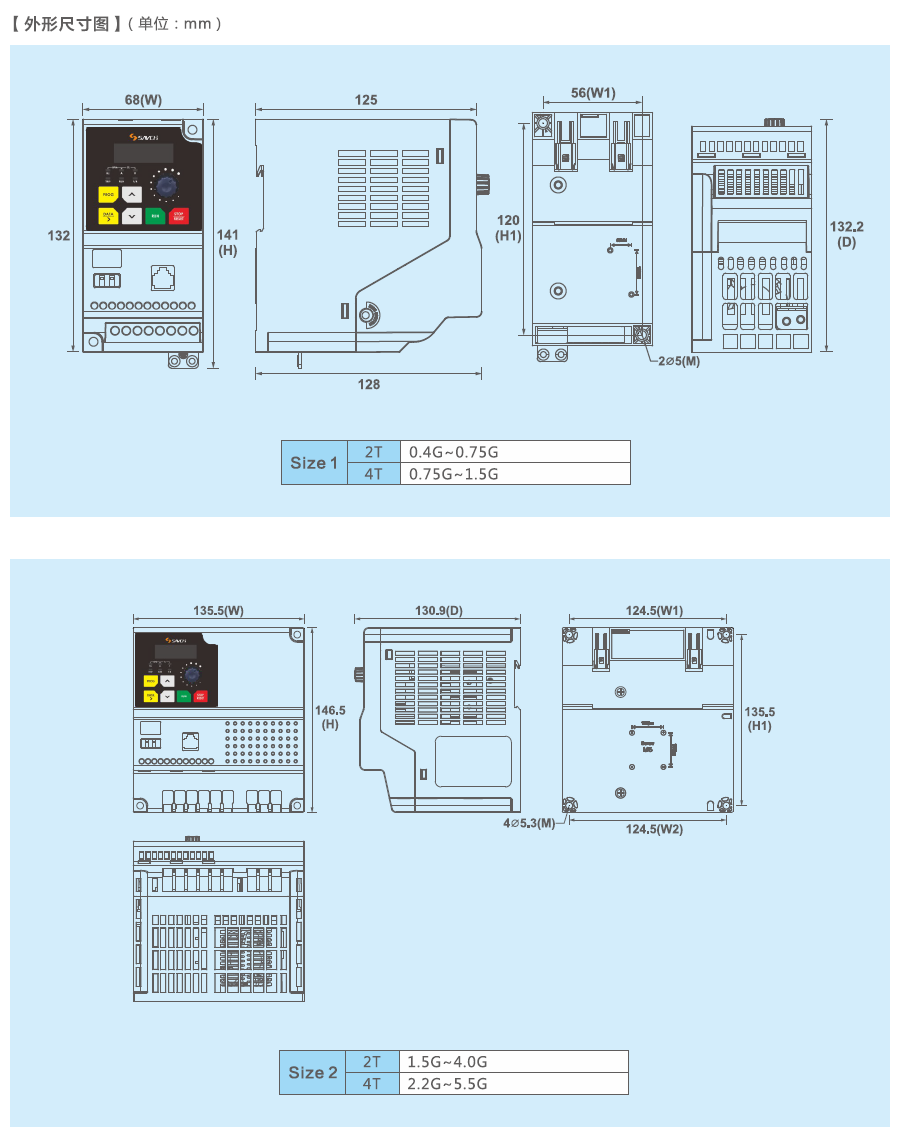

變頻器外形尺寸表（單位：mm）
|
規格 |
W |
W1 |
W2 |
H |
H1 |
D |
M |
圖示 |
|
S600-2T0.4G |
68 |
56 |
|
141 |
120 |
132.2 |
5 |
Size 1 |
|
S600-2T0.75G |
||||||||
|
S600-4T0.75G |
||||||||
|
S600-4T1.5G |
||||||||
|
S600-2T1.5G |
135.5 |
124.5 |
124.5 |
146.5 |
135.5 |
130.9 |
5.3 |
Size 2 |
|
S600-2T2.2G |
||||||||
|
S600-2T4.0G |
||||||||
|
S600-4T2.2G |
||||||||
|
S600-4T4.0G |
||||||||
|
S600-4T5.5G |
